FQ32PT
FQ32PT 微型压力温度一体传感器
面向紧凑型 OEM 集成的压力温度一体传感器，提供 0.5–4.5 V 压力输出与内置 NTC 温度测量，量程最高 1,000 bar。
Product Archive
FQST
OEM产品档案 · 参数按型号确认

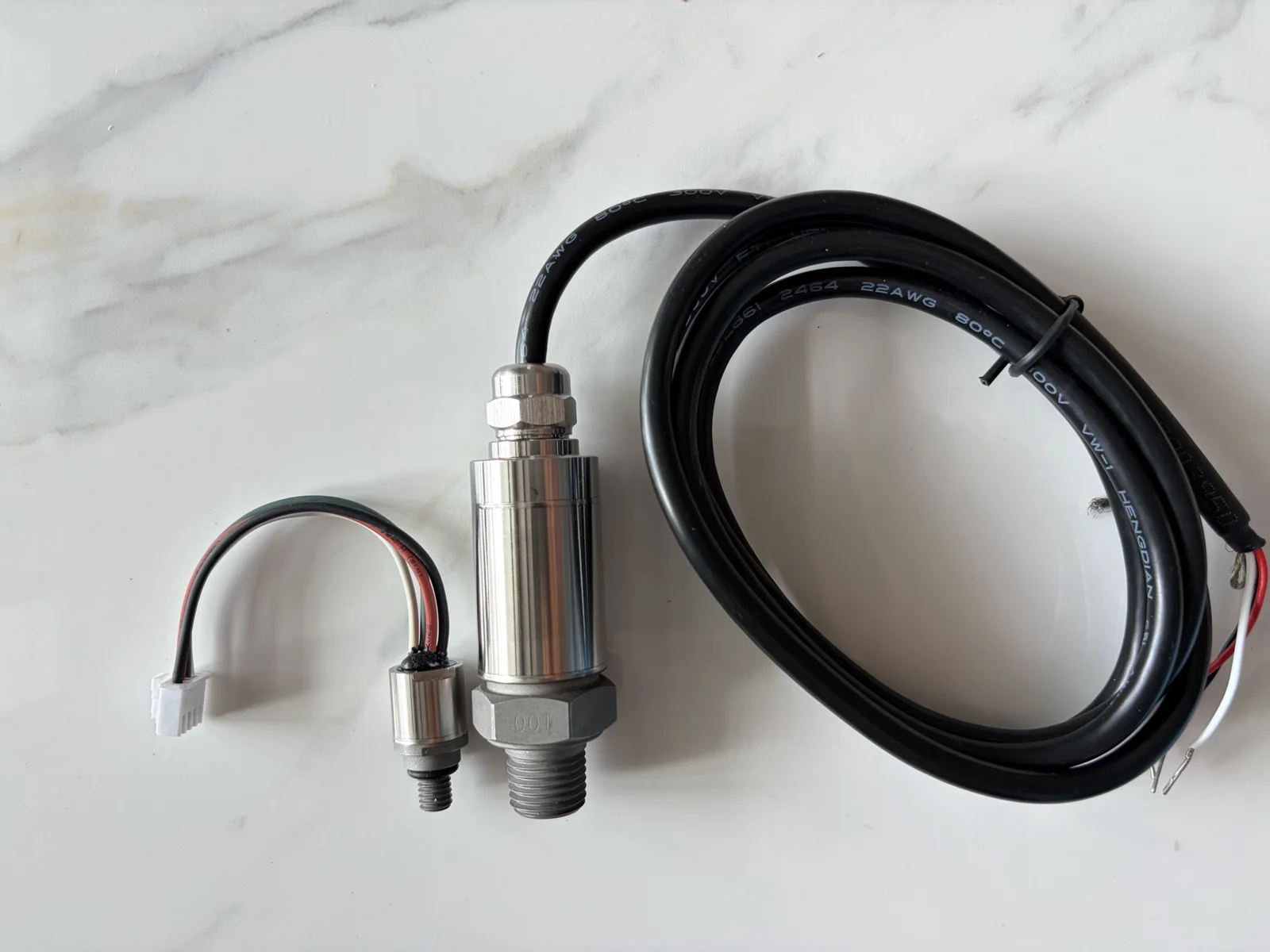

FQ32PT 将压力与温度测量集成在微型不锈钢壳体中，适用于空间受限的 OEM 设备、实验室系统及紧凑型无人平台。产品已确认提供两种公制螺纹接口，四线配置同时传输 0.5–4.5 V 压力信号与 NTC 温度信号。供应商已确认样品采用 5–15 VDC 供电，250–1,000 bar 配置已有逐量程过载与爆破数据；5 V 以上传递特性、最终量产针脚和线色仍须按订单确认。
Product Features
产品特点
- 01微型封装，适合空间受限的 OEM 集成
- 02压力测量与内置温度测量一体化
- 03已确认最大压力量程 1,000 bar
- 04提供 M6×1 与 M8×1 两种外螺纹接口
- 05工作温度范围 −40 至 85°C
- 065–15 VDC 宽电压供电
- 0710 kΩ、B3950 NTC 温度元件
- 08O 形圈密封结构
- 09具备 EMI/RFI 防护，适用于紧凑型电子系统
Technical Register
技术参数
公开参数用于前期选型，最终交付版本以具体选型代码和订单文件为准。
FQ32PT 参数表
| 精度 | ±0.5% BFSL max (Includes non-linearity, hysteresis, and non-repeatability) |
| 量程范围 | 0–2 bar ~ 0–15,000 psi |
| 过载保护 | Confirmed bar ranges — 250 bar: 500 bar; 500 bar: 900 bar; 750 bar: 1,000 bar; 1,000 bar: 1,100 bar. Other ranges: confirm per order. |
| 爆破压力 | Confirmed bar ranges — 250 bar: 1,250 bar; 500 bar: 1,500 bar; 750 bar: 2,000 bar; 1,000 bar: 2,000 bar. Other ranges: confirm per order. |
| 工作温度 | -40 ~ 85°C |
| 存储温度 | -40 ~ 100°C |
| 补偿温度 | 0 ~ 70°C |
| 零点温漂 | ±1.5% FS max |
| 满量程温漂 | ±1.5% FS max |
| 压力循环寿命 | >100 million full-scale cycles |
| 抗冲击 | 100 g, 11 msec, ½ sine |
| 抗振动 | 10 g peak, 20–2,000 Hz |
| 防护等级 | IP66 |
| EMC防护 | 符合 EN 61000 |
| 传感技术 | Miniature pressure sensor with embedded 10 kΩ B3950 NTC |
Electrical Output
输出信号规格
0.5–4.5 V pressure + 10 kΩ B3950 NTC temperature
| 供电 | 5–15 VDC; transfer behavior above 5 V requires order confirmation |
| 阻抗 | <100 Ω, nominal |
| 工作电流 | <10 mA |
| 带宽 | DC to 1 kHz (−3 dB) |
| 噪声 | <2 mV RMS |
| 零点偏移 | ±1% FS max |
| 满量程误差 | ±1.5% FS max |
| 负载 | 10 kΩ min |
Ordering Matrix
选型参数
压力接口
| A | M6×1 Male |
| B | M8×1 Male |
压力量程
| 00002 | 0–2 bar |
| 00005 | 0–5 bar |
| 00010 | 0–10 bar |
| 00020 | 0–20 bar |
| 00025 | 0–25 psi |
| 00050 | 0–50 psi |
| 00050 | 0–50 bar |
| 00100 | 0–100 psi |
| 00200 | 0–200 psi |
| 00250 | 0–250 psi |
| 00350 | 0–350 bar |
| 00500 | 0–500 psi |
| 01000 | 0–1,000 psi |
| 01000 | 0–1,000 bar |
| 01500 | 0–1,500 psi |
| 02500 | 0–2,500 psi |
| 03000 | 0–3,000 psi |
| 05000 | 0–5,000 psi |
| 07500 | 0–7,500 psi |
| 10000 | 0–10,000 psi |
| 15000 | 0–15,000 psi |
压力 / 温度输出

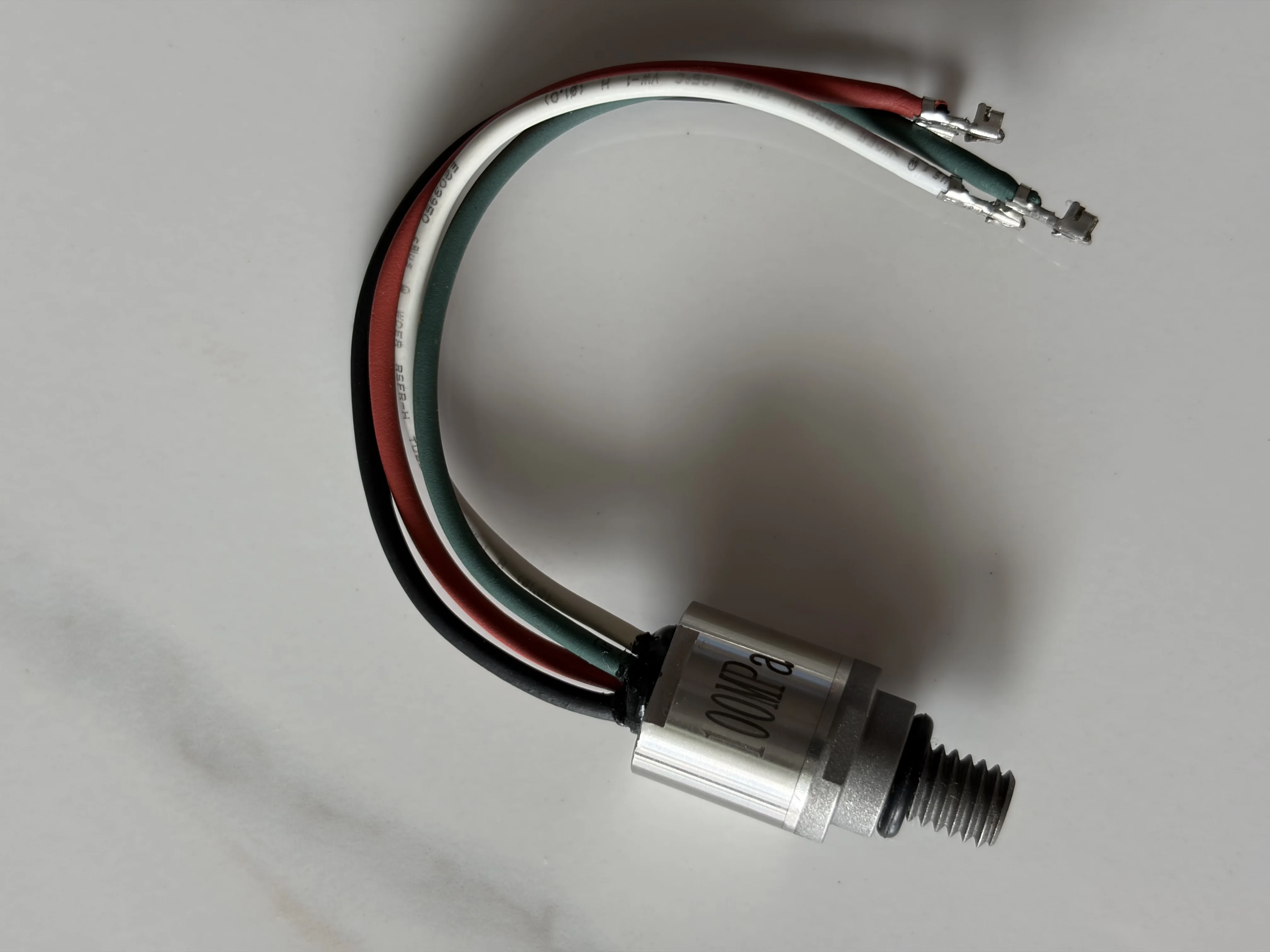

| 1 | Four-wire 0.5–4.5 V pressure + NTC temperature output |
| 2 | Three-wire 0.5–4.5 V pressure output without temperature |
线缆
| A | 1 ft (0.3 m) cable |
| X | Project-specific cable or termination |
接液材质
| 0 | 17-4PH stainless steel |
Applications
应用行业
工业OEM
OEM Project Enquiry
需要报价或技术支持？
告诉我们型号、量程、接口、数量和应用要求，伏雀按项目确认资料与供货条件。
